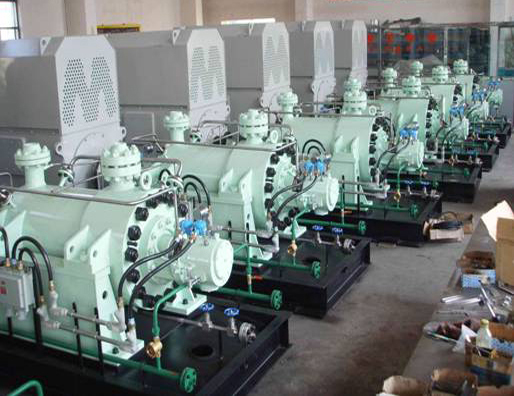

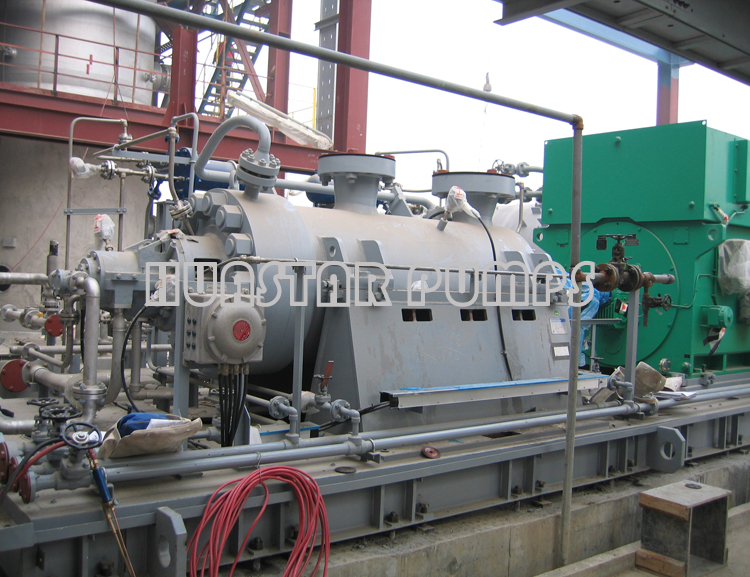

API610 BB5 Medzi ložiskami Radiálne rozdelené dvojplášťové viacstupňové odstredivé čerpadlo

Špeciálne prevedenia:

Tandemový dizajn pre nízkoprietokové a vysokotlakové prevádzky.

Puzdro:

Axiálny tlak je hydraulicky kompenzovaný vyvažovacími zariadeniami vo výtlačnom telese.

Radiálna sila je minimalizovaná pokročilou konštrukciou obežného kolesa a difuzéra, ktorá kombinuje použitie radiálnych valivých ložísk, čo zaručuje životnosť viac ako 50 000 hodín.

Rotor:

Obežné koleso prvého stupňa s jednoduchým alebo dvojitým saním.

Rotor je ďalej spevnený veľkým účinným medzistupňovým puzdrom a opotrebovanou plochou.

Tesnenie hriadeľa:

Mechanické tesnenie s chladiacim, tesniacim a preplachovacím systémom;

Tesniace upchávky nechladené, tesnenie musí byť spracované médiom;

Chladenie upchávok, utesnenie vonkajšou kvapalinou.

Ložisko:

Axiálne ložiská s pružinovým zaťažením alebo s naklápacími doskami odpájajú vyvažovací kotúč od protikotúča počas špeciálnych prevádzkových podmienok.

Jednoduchá údržba:

Hlavné ľahko opotrebovateľné diely, ako sú ložiská, tesnenia hriadeľov a zariadenia na vyvažovanie axiálnej sily, je možné vymeniť bez odpojenia sacieho a výtlačného potrubia.

Rotujúce časti je možné odstrániť bez demontáže sacieho a výtlačného potrubia.

Vložku čerpadla je možné vybrať bez demontáže ložiskového držiaka a tesnení.

                                                  Odstredivé čerpadlá API610

Niektoré z vyššie uvedených typov čerpadiel nespĺňajú všetky požiadavky normy API610.

**Norma API610 naznačuje, že pre jednotlivé aplikácie môžu byť potrebné ďalšie alebo odlišné požiadavky. Dodávateľ je povinný identifikovať akékoľvek odchýlky od normy API610 a poskytnúť podrobnosti o alternatívnych zariadeniach alebo technických riešeniach.**
